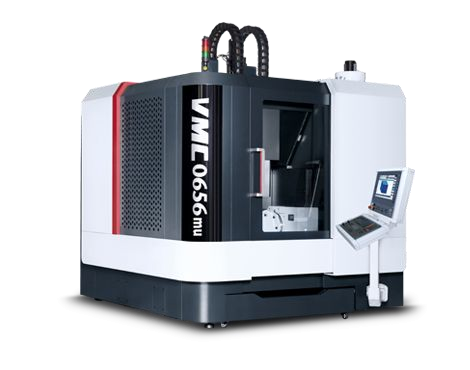

| 沈陽中捷機床五軸高速加工中心VMC-MU系列VMC0656m | ||
| 工作臺 | ||
| 沈陽中捷機床五軸高速加工中心VMC-MU系列工作臺尺寸 | mm | 630×850 |
| 兩立柱間最大距離 | mm | 1020 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列允許最大荷重 | kg | 500 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列T型槽尺寸 | mm×個 | 18×5 |
| 加工范圍 | ||
| 沈陽中捷機床五軸高速加工中心VMC-MU系列滑鞍最大行程－X軸 | mm | 630 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列工作臺最大行程－Y軸 | mm | 500 |
| 主軸箱最大行程－Z軸 | mm | 450 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列主軸端面至工作臺面距離 | ||
| 最大 | mm | 600 |
| 最小 | mm | 150 |
| 主軸 | ||
| 沈陽中捷機床五軸高速加工中心VMC-MU系列錐孔（1:10） | HSKA63 | |
| 轉速范圍 | r/min | 40-16000 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列最大輸出扭矩 | N.m | 61/80 |
| 主電機功率 | kW | 18/30 |
| 快速移動 | ||
| X軸 | m/min | 40 |
| Y軸 | m/min | 40 |
| Z軸 | m/min | 40 |
| 刀庫 | ||
| 沈陽機床五軸高速加工中心VMC-MU系列最大刀具長度 | mm | 300 |
| 形式 | 傘式 | |
| 容量 | 把 | 16把 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列換刀時間（刀對刀） | s | 3 |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列最大刀具重量 | kg | 7 |
| 機床定位精度 | ||
| 沈陽中捷機床五軸高速加工中心VMC-MU系列執行標準（ISO 10791-4） | mm | 0.014(0.006帶光柵尺) |
| 執行標準（JISB6330） | mm | ±0.008(±0.003帶光柵尺) |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列重復定位精度 | ||
| 執行標準（ISO 10791-4) | mm | 0.008(0.003帶光柵尺) |
| 沈陽中捷機床五軸高速加工中心VMC-MU系列執行標準（JISB6330） | mm | ±0.004(±0.0015帶光柵尺) |
| 主機重量 | kg | 7000 |
| 電氣總?cè)萘?/td> | KVA | 60 |
| 數控系統 | 西門子840D |
