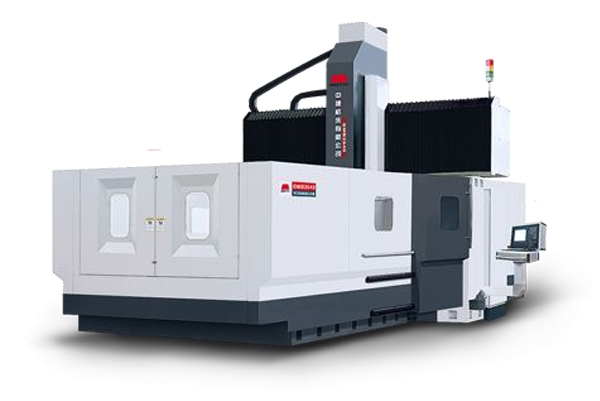

沈陽中捷一機龍門式五面鏜銑加工中心GMB系列

		*GMB1620*		*GMB1630*		*GMB1640*
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺
工作臺尺寸	mm	1600×2000		1600×3000		1600×4000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列兩立柱間距離	mm	2100		2100		2100
沈陽機床龍門式五面鏜銑加工中心GMB系列允許最大荷重	kg	8000		10000		12000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列T型槽尺寸	mm×N	22×9		22×9		22×9
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列加工范圍
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺最大行程－X軸	mm	2200		3200		4200
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列滑鞍最大行程－Y軸	mm	2300		2300		2300
主軸箱最大行程－Z軸	mm	1000		1000		1000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列主軸端面至工作臺面距離
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大	mm	1200		1200		1200
最小	mm	200		200		200
主軸
錐孔(7:24)		BT50		BT50		BT50
轉數范圍	r/min	40-6000		40-6000		40-6000
最大輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
進給
切削進給速度范圍	mm/min	1-8000		1-8000		1-8000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列快速移動
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀庫
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀盤直徑
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
換刀時間(刀對刀)	S	6		6		6
最大刀具重量	kg	20		20		20
定位精度
執行標準 JB/T8771.4-1998
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列X軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
重復定位精度
執行標準 JB/T8771.4-1998
X軸	mm	0.018(0.012帶光柵尺)		0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
執行JIS標準 (JISB6330)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	40000		46000		51000
電氣總?cè)萘?/td>	KVA	89	96	89	96	89	96
數控系統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

		*GMB2030*		*GMB2040*
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺尺寸	mm	2000×3000		2000×4000
兩立柱間距離	mm	2500		2500
允許最大荷重	kg	12000		14000
T型槽尺寸	mm×N	22×11		22×11
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列加工范圍
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺最大行程－X軸	mm	3200		4200
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列滑鞍最大行程－Y軸	mm	2700		2700
主軸箱最大行程－Z軸	mm	1000		1000
主軸端面至工作臺面距離
最大	mm	1200		1200
最小	mm	200		200
主軸
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列錐孔(7:24)		BT50		BT50
轉數范圍	r/min	40-6000		40-6000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大輸出扭矩	N.m	1050/435	1000/1228	1050/435	1000/1228
主軸電機功率	kW	30/41	30/37	30/41	30/37
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列進給
切削進給速度范圍	mm/min	1-8000		1-8000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列快速移動
X軸	m/min	10		10
Y軸	m/min	10		10
Z軸	m/min	10		10
刀庫
最大刀具長度	mm	300		300
形式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60
最大刀盤直徑
滿刀	mm	φ125		φ125
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列相鄰空刀	mm	φ225		φ225
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列換刀時間(刀對刀)	S	6		6
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀具重量	kg	20		20
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列定位精度
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸	mm	0.035(0.020帶光柵尺)		0.040(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
Z軸	mm	±0.005/300(±0.003/300 帶光柵尺)		±0.005/300(±0.003/300 帶光柵尺)
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列重復定位精度
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸	mm	0.022(0.014帶光柵尺)		0.026(0.016帶光柵尺)
Y軸	mm	0.018(0.012帶光柵尺)		0.018(0.012帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
執行JIS標準 (JISB6330)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	57000		63000
電氣總?cè)萘?/td>	KVA	89	96	89	103
數控系統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

		*GMB2540*		*GMB2550*		*GMB2560*
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列工作臺尺寸	mm	2500×4000		2500×5000		2500×6000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列兩立柱間距離	mm	3200		3200		3200
允許最大荷重	kg	18000		20000		22000
T型槽尺寸	mm×N	28×11		28×11		28×11
加工范圍
工作臺最大行程－X軸	mm	4200		5200		6200
滑鞍最大行程－Y軸	mm	3200		3200		3200
主軸箱最大行程－Z軸	mm	1000		1000		1000
主軸端面至工作臺面距離
最大	mm	1200		1200		1200
最小	mm	200		200		200
主軸
錐孔(7:24)		BT50		BT50		BT50
轉數范圍	r/min	40-6000		40-6000		40-6000
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大輸出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列主軸電機功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
進給
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列切削進給速度范圍	mm/min	1-8000		1-8000		1-8000
快速移動
X軸	m/min	10		10		10
Y軸	m/min	10		10		10
Z軸	m/min	10		10		10
刀庫
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀具長度	mm	300		300		300
形式		鏈條式		鏈條式		鏈條式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀盤直徑
滿刀	mm	φ125		φ125		φ125
相鄰空刀	mm	φ225		φ225		φ225
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列換刀時間(刀對刀)	S	6		6		6
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列最大刀具重量	kg	20		20		20
定位精度
執行標準 JB/T8771.4-1998
X軸	mm	0.040(0.025帶光柵尺)		0.045(0.025帶光柵尺)		0.045(0.025帶光柵尺)
Y軸	mm	0.030(0.020帶光柵尺)		0.035(0.020帶光柵尺)		0.035(0.020帶光柵尺)
Z軸	mm	0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)		0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
Y軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列Z軸	mm	±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)		±0.005/300 (±0.003/300 帶光柵尺)
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列重復定位精度
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸	mm	0.026(0.016帶光柵尺)		0.030(0.020帶光柵尺)		0.030(0.020帶光柵尺)
Y軸	mm	0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)		0.022(0.014帶光柵尺)
Z軸	mm	0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)		0.012(0.006帶光柵尺)
沈陽中捷機床龍門式五面鏜銑加工中心GMB系列執行JIS標準 (JISB6330)
X軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Y軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
Z軸	mm	±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)		±0.003(±0.002 帶光柵尺)
主機重量	kg	73000		80000		88000
電氣總?cè)萘?/td>	KVA	89	103	89	103	89	103
數控系統		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i
